Coriolisovo merjenje masnega pretoka
Coriolisovi merilniki masnega pretokaprevzemite vrhunec tehnologije pri merjenju industrijskih tekočin. Številne industrije, kot so nafta in plin, proizvodnja hrane in farmacija, pripisujejo pomen učinkovitosti, varnosti, natančnosti in nadzoru stroškov. Neprimerljiv vpogled v dinamiko pretoka je tudi razlog za njihovo priljubljenost, saj merijo masni pretok neposredno namesto posrednih izračunov na podlagi tlaka in temperature. Naprava, ki zagotavlja natančne odčitke v realnem času v zahtevnih vremenskih ali procesnih pogojih, ni nič drugega kot sprememba igre, zlasti za industrije, ki se spopadajo s kompleksnimi spremenljivkami.
Kaj je merilnik masnega pretoka?
Merilnik masnega pretoka se uporablja za merjenje pretoka tekočine, ki teče skozi cev, ne da bi motili celoten proizvodni proces. Meri maso pošiljanja po cevovodu na časovno enoto. Merjenje masnega pretoka velja za bistveno osnovo večine formulacij receptov, določanja materialne bilance, zaračunavanja in prenosa skrbništva v sorodnih panogah. Zanesljivost in natančnost sta pri takih aplikacijah najpomembnejši.
Kako deluje merilnik masnega pretoka?

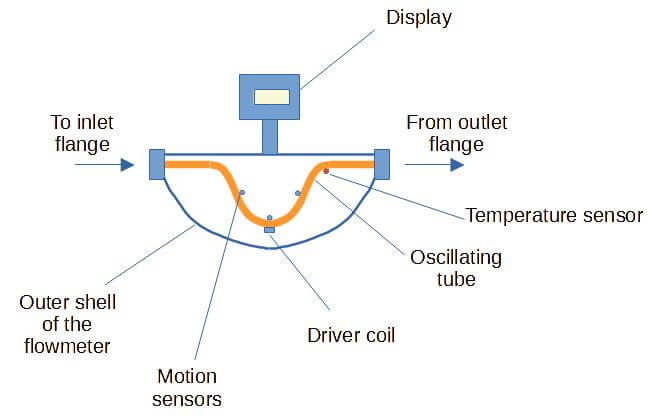

Dve različni tehnologiji, ki se uporabljata pri merjenju mase, sta inercialna in termična. Prejšnji vztrajnostni merilnik je znan kot Coriolisov merilnik pretoka, ki temelji na Coriolisovem učinku. Tekočine, ki tečejo skozi cev, so izpostavljene Coriolisovemu pospešku z mehanskim vnašanjem navideznega vrtenja v cev. Odklonska sila, ki nastane v procesu pretoka tekočine, bo funkcija izmerjene masne stopnje pretoka.

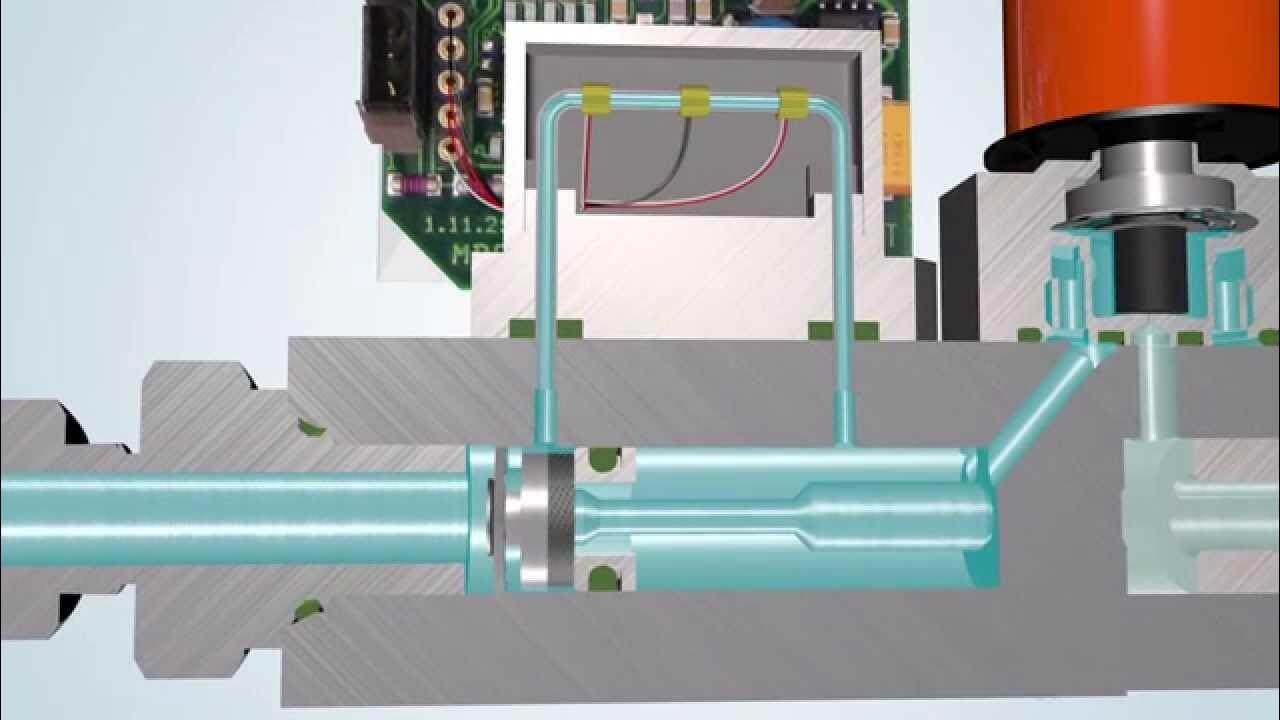

Kasnejšitoplotni merilnik masnega pretokaneposredno meri pretok plinov in tekočin. Ne glede na to, ali gre za dovajanje določenih količin toplote v tekoči tok ali za vzdrževanje sonde pri konstantni temperaturi, toplotni merilnik masnega pretoka deluje z dvema temperaturnima senzorjema in električnim grelcem. Zgornji odstavek pojasnjujekako deluje toplotni merilnik masnega pretoka.
Kakšno je načelo merilnika masnega pretoka?
Merilnik masnega pretoka je namenjen merjenju mase snovi, ki teče skozi dano točko na časovno enoto. Razlikujejo pa se po tehnologijah za ciljno natančne meritve, kot so toplotne, Coriolisove, ultrazvočne ali vrtinčne. TheCoriolisov merilnik masnega pretokaje eden najbolj priljubljenih merilnikov pretoka zaradi svoje natančnosti in zanesljivosti.
Natančnost in razpon merilnikov masnega pretoka
Zaradi izjemne natančnosti in ponovljivosti so merilniki masnega pretoka priljubljeni v panogah, ki pripisujejo pomen natančnosti. Razpon merilnikov masnega pretoka se nanaša na največji obseg, ki ga lahko merijo. Razpon merilnika masnega pretoka je obratno sorazmeren z njegovo netočnostjo na splošno. Vzroki za takšno razmerje so v senzorjih za utišanje občutljivosti, ki so opremljeni z merilniki pretoka širokega razpona, ki pa niso tako občutljivi kot tisti merilniki pretoka ozkega razpona s preobčutljivostjo.
Kako izbrati primerno nastavljivost merilnikov pretoka?
Pri izbiri ustreznega merilnika pretoka na podlagi praktičnih aplikacij je treba upoštevati dejavnike, kot so vrsta tekočine, obseg pretoka, natančnost, temperatura in tlak. Obseg pretoka je prva stvar, ki jo je treba določiti, preden izberete ustrezen obseg celotnega obsega. Merilniki masnega pretoka z majhnim dosegom so prednostni zaradi večje natančnosti, če je obseg pretoka majhen. Poleg tega sta temperatura okolice in tlak dodatna dejavnika, ki vplivata na končno natančnost. Merilnik masnega pretoka, ki lahko prenese visoko temperaturo in tlak, ima prednost pri izbiri, če sta temperatura in tlak visoka.
Coriolisovi merilniki masnega pretoka podjetja Lonnmeter ponujajo 0,1 % - 0,05 % netočnosti hitrosti v območju masnega pretoka do 100:1. Razpon krivuljnih cevi je širši kot merilnikov z ravnimi cevmi. Skupna napaka števca je sestavljena iz osnovne netočnosti in napake ničelnega premika, kar je udeležba nepravilnega izhodnega signala v stanju ničelnega pretoka. Napaka ničelnega premika je glavni razlog za napako, ki običajno predstavlja 1–2 % izmerjene stopnje.
Nekateri proizvajalci ponazarjajo splošno natančnost v obliki odstotka stopnje pretoka za visoke pretoke in odstotka stopnje pretoka ter napake ničelnega premika. Ključnega pomena je, da pregledate specifikacije, ko izvajate primerjavo zaradi prevare.
Uporaba in omejitve merilnikov masnega pretoka
Merilniki masnega pretoka so nagnjeni k vplivu okoljskih spremenljivk, odčitkov, izračunov; prilagoditev napake lahko povzroči morebitno škodo na opremi, zmanjšanje učinkovitosti in zmanjšanje natančnosti. Oglejte si naslednje težave, ki se lahko pojavijo pri merilnikih masnega pretoka:
Št.1 Tlak lahko pade, če se hitrost pretoka poveča za zaznavanje;
Coriolisovi merilniki št. 2 so dražji od drugih merilnikov pretoka. In jih ni bilo mogoče uporabiti za večje cevi.
Št. 3 Kondenzacija vlage v nasičenih plinih lahko povzroči nizke odčitke in ustrezno korozijo.
Št. 4 Prevleka ali kopičenje materiala na senzorju bo vplivalo na učinkovitost prenosa toplote.
Kljub višjim začetnim stroškom so zaradi dolgoročnih prednosti natančnosti, nizkega vzdrževanja in vzdržljivosti Coriolisovi merilniki masnega pretoka vredna rešitev v številnih panogah. Zaradi neposrednih in zanesljivih meritev mase, gostote in temperature so vsestranski, od nafte, plina do hrane in pijače.
Če iščete zanesljivega proizvajalca Coriolisovih merilnikov masnega pretoka, vas prosimo, da nas kontaktirate in se posvetujete s strokovnjaki, da izberete prave merilnike masnega pretoka. Ali pa samo zahtevajte brezplačno ponudbo s posebnimi zahtevami.
